DOP4000超声多普勒流速仪
DOP4000是2017年推出的最新型号,更加轻便小巧。
上海博军
DOP4000除具有其他超声多普勒流速仪的功能之外,还额外增加了Dynamic extender功能,来应对具有极强固定回声的测量应用。和DOP3010一样,能够实时测量和显示流体中多种数据曲线,如超声多普勒能量分布曲线,回声分布曲线,瀑布图(FFT)等。
更高分辨率
DOP4000可以发射任意100 ns 到2’220 ns之间的超声脉冲。两个相邻的测量点可以短至170 ns,也可以延长至20μs。 一个测量曲线最多可以包括1000个测量级数。采样宽度的并不只由脉冲超声波的长度定义,同样也与仪器的脉宽有关。为了达到最佳的分辨率和SNR比值,DOP4000的脉宽可以达到250kHz.
使用更简单
DOP4000拥有更加健全的帮助模式,所有测量参数(如起始深度、测量深度,分辨率设置等),过程参数(如PRF,TGC,发射数量等),都可以在帮助模式下自动设置。

  用户只需要设置几个简单的参数,如测量深度量程和测量速度量程,其他所有参数都可以有仪器自动设定。省去了繁琐的参数设置。当然高级用户可以绕过帮助模式,更加详细的设定每个参数。

  DOP4000系列的帮助模式,增加了一个测量质量调节条。可以用来平衡测量的数据质量和采样时间的矛盾关系。
测量更加灵敏
灵敏度是UDV的一个非常重要的参数,因为它影响UDV的应用范围。更高的分辨率更有利于示踪粒子少的环境和对超声波衰减严重的流体中使用。灵敏度是由超声波的多普勒反射的瞬时功率决定的。Signal-Processing致力于制造高灵敏度的超声测量仪器,这就是在其他超声流速仪失败的应用上,DOP系列可以得到高质量的测量信息。
动态扩展电路(DOP4000独有)
动态扩展电路是DOP4000独有的技术,能够接收声波反射的动态信号。有助于大幅的降低固定强反射对流速测量的影响。比如,可以降低穿“墙”测量时,“墙”对流速测量的影响。在穿透测量和高温波导管上具有非常重要的意义,增加“墙”附近的动态信号强度达16dB。 可以根据情况自行选择开关。

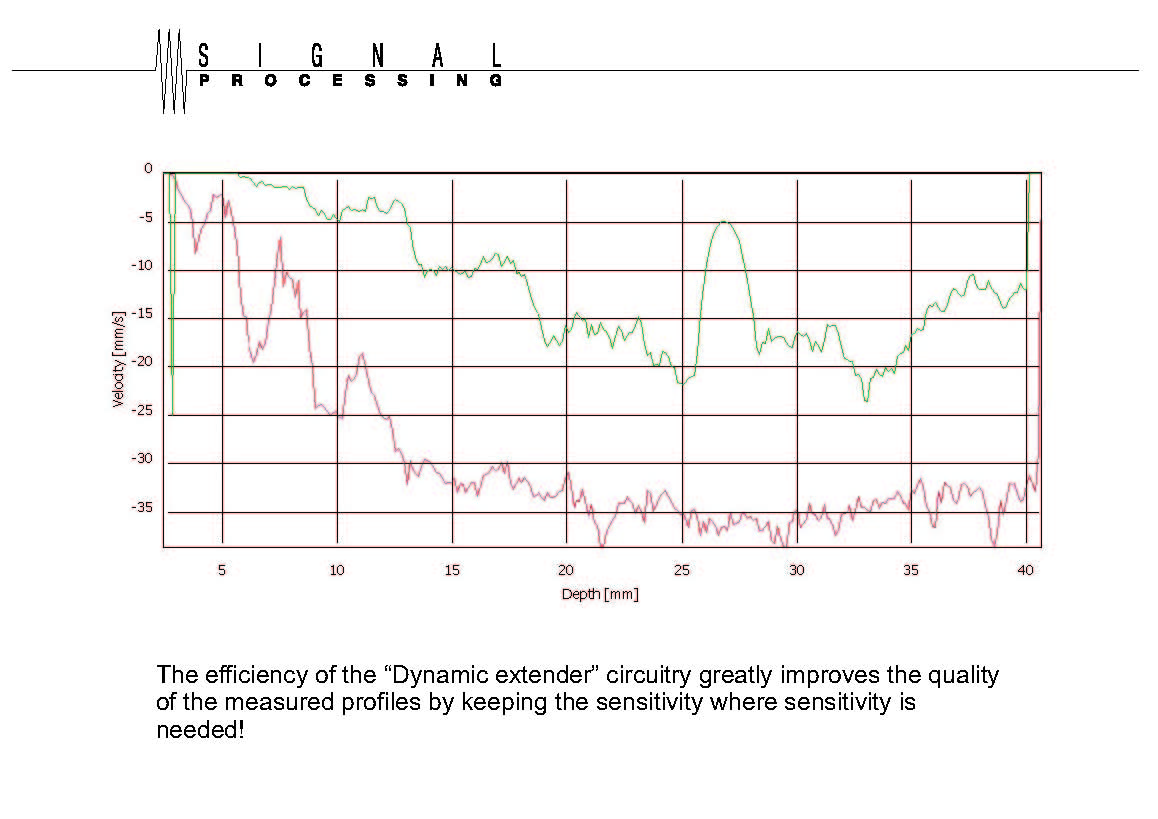

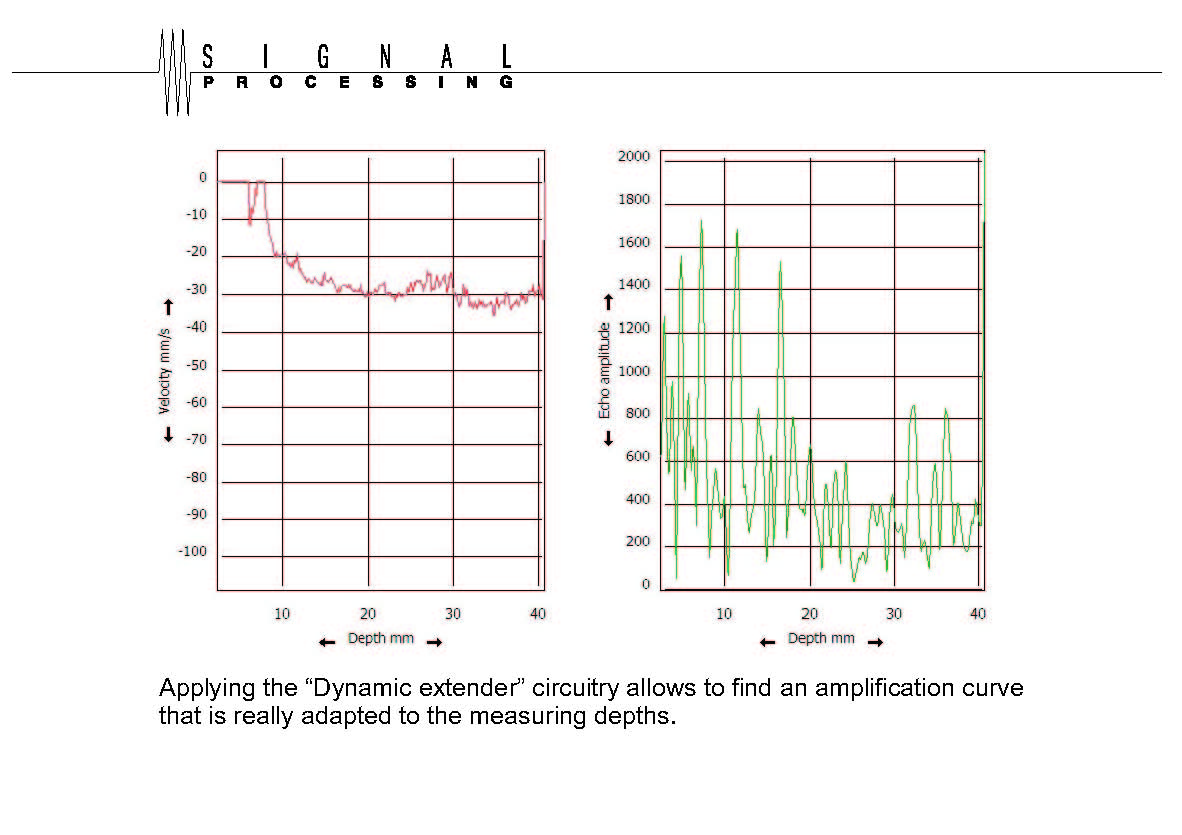

  动态扩展电路 21 动态扩展电路 22
四通道实时并行采集
四通道可独立使用,也可实时并行采集。各通道的除PRF和发射功率必须相同外,其他所有参数都可独立设置。
同步使用
DOP4000含两个外部连接口,软件可以对这两个连接口进行自定义。可以实现与多种设备进行同步使用。
体积小巧
全铝外壳打造,尺寸仅有264 x 155 x 69 mm,重量仅1.5Kg。

产品概述
DO4000是一个非常紧凑的和 轻型仪器。 它是特别设计为快速和通用的收购在任 何情况下,强平稳 回声。 它还可以同时从其任何4个通道中获取配置文件。并实现二维/三维测量实时的。
一种多功能的超声波测速仪
与信号处理SA制造的所有其他超声波多普勒速度 计一样,DOP4000使用脉冲超声波回波技术来测量 速度轮廓。该仪器的设计是为了满足几乎所有用 户在规格和易用性方面的要求,特别是当存在高 水平的静止回声时。与DOP3010一样,DOP4000可以瞬间测量不同类型 的剖面,如多普勒能量剖面、回波剖面、光谱密 度(FFT)和流动液体中的许多其他数据剖面。它根 据对用户沿着超声波波束放置的指定数量的分 析,实时计算和显示这些数据轮廓。
辅助操作模式
所有超声波参数(起始深度、门数、分辨率)和 处理条件(PRF、TGC、外形排放数)均可由用户 自动定义或设置。 基于用户给出的非常简单的指示,如沿超声波束 的测量深度和要测量的最大速度,所有的已定义了操作参数 这将会自动运行。令人讨厌的手动设置可以 因此,应避免使用。当然,这是高级的 用户仍然可以微调所有这些参数或绕过这种自动 模式。 DOP4000系列还允许用户设置度量的质量因子,它 定义了信噪比和采样率之间的最优权衡。
高分辨率
DOP4000可以发射具有周期在100ns到2‘220ns范 围内的任何超声波脉冲。两个相邻测量点之间的 时间可低至170nn,并可延长到20 。此外,一个 配置文件最多可以包含1000个门。采样体积厚度的定义不仅是由超声波爆发的长度 来定义的,而且也是由仪器的带宽来定义的。为 了实现一个最佳的分辨率和一个非常好的信噪比 比,DOP4000的带宽已经被固定到250kHz。
一种敏感的仪器
灵敏度是一个非常重要的参数,因为它会影响该仪 器可能的应用范围。一个高灵敏度的仪器允许在含 有少量颗粒的液体和/或具有高衰减系数的液体中 进行测量。灵敏度被定义为可以从中提取多普勒回波的最小多普勒回波的瞬时功率。 信号处理做了大量的努力来提供非常高敏感的仪 器。这就是为什么当许多其他仪器出现故障时,我 们的超声波测速仪仍然能提供高质量的信息
一种即插即用的设备
就像DOP3000系列一样,外部个人电脑或笔记本 电脑通过其内置的USB接口来控制仪器。


关键特征
动态扩展器电路
DOP4000包括一个特殊的电子电路,即动态扩展器,它扩展了可分析的输入多普勒信号的动态。 这种电子电路在出现强烈水平的静止回波时特别有效,例如,来自高温传感器系统内部的壁或反射。该电路将动态范围提高了约16dB的1倍。动态扩展电路可以打开或关闭。
在4个通道上的同步采集
DOP4000可以同时或按顺序地从其4个信道中的任意一个获取轮廓。对于所有的信道,参数可以独立设置,在同时采集时有以下限制:相同的PRF, 相同的轮廓发射数量和相同的发射功率。
许多仪器都可以同步使用
DOP4000包含两个连接器,可以将软件定义为输入和/或输出的连接器。这2个连接器允许许多 DOP4000仪器的精确同步,扩展了从不同探针同时 获得轮廓的能力。
UDV2D/3D功能(在可选中)
UDV2D或3D超声波多普勒测速技术是一种能够同时测量两个速度分量(Vx和Vz)或三个速度分量 (Vx、Vy和Vz)的方法。UDV2D/3D具有经典超声多普勒速度测量的所有优点,如实现在非透透明液体中的测量的能力。与其他技术相比,这种技术最有趣的特性之一是,它可以同时实时测量多个速度分量。 计算和显示一个完整的二维或三维速度场只需要 几十毫秒。这是不能通过使用标准信道多路复用器来实现。 DOP4000包含特殊的内部控制器,它管理发送的突发的方式和从2或3接收器接收回波的方式。 请注意,为了能够使用此硬件,必须购买并安装其他软件包。
尺寸很小,重量也很小
DOP4000的铝制外壳仅为264x155x69mm 它的重量……只有1.5公斤

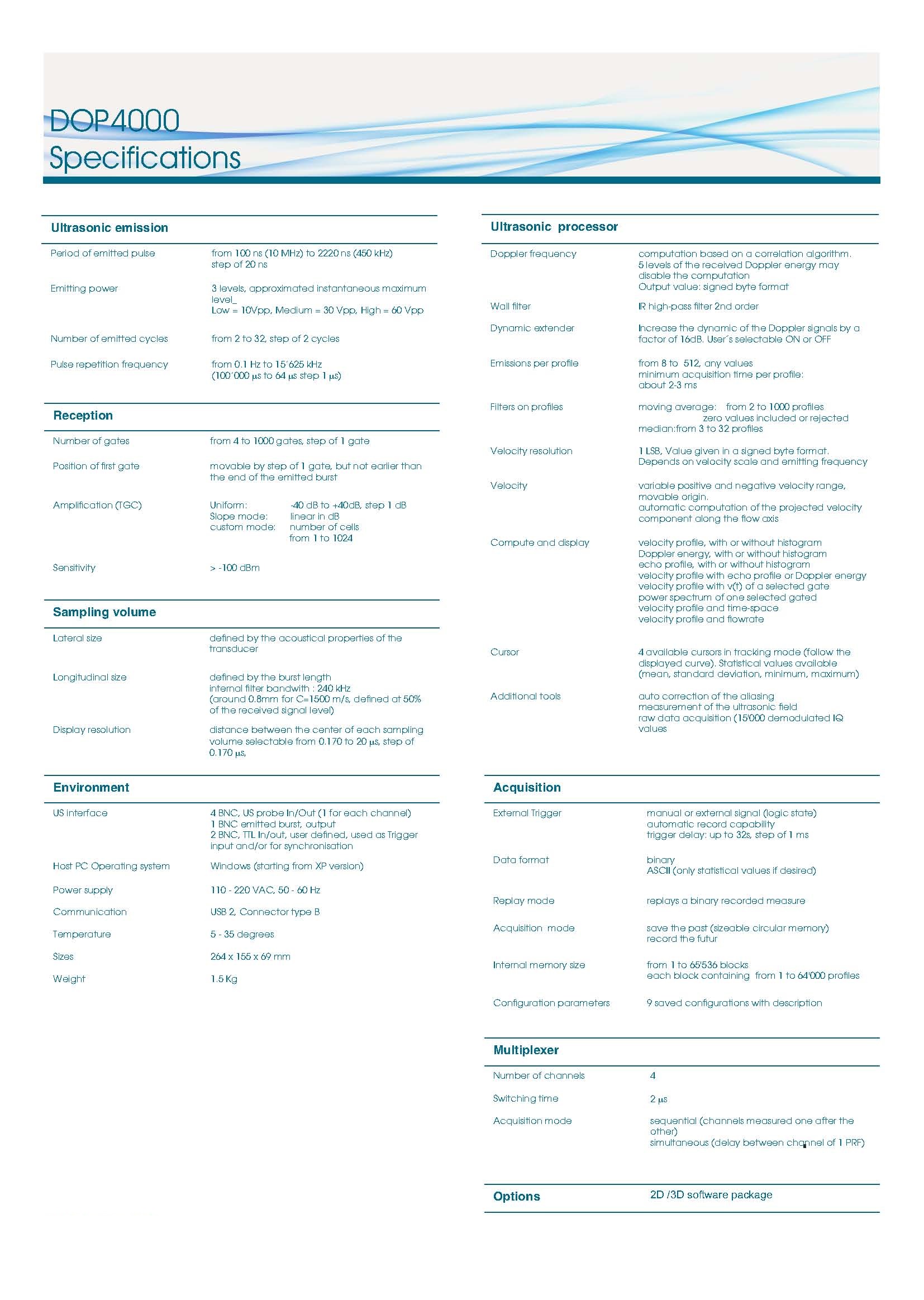

技术规格
超声波发射
发射脉冲的频率 从100ns(10MHz)到2220ns(450kHz)步长为20ns
发射功率 3级,近似瞬时最大level_ 低=10Vpp,中=30Vpp,高=60Vpp
发射周期的次数 从2到32,步骤2周期脉冲重复
频率 从0.1Hz到15‘625kHz(100‘000 至64,步骤1)
接收器
入口数 从4到1000门,1门
第一扇闸门的位置 通过1个门的逐步移动,但不早于发射的爆发的结束
放大器(TGC) 统一性 -40dB至+40dB,步骤1dB;坡度模式:dB自定义模式中的线性模式:单元格数量从1个到1000个
灵敏灵敏度 0-100dBm
采样量
横向尺寸 由传感器的声学特性所定义的
纵向尺寸 由脉冲长度的内部滤波器带定义:240kHz(C=1500m/s约0.8mm,定义接收信号电平的50%)
显示器的分辨率 每个采样体积中心之间的距离可选择0.170至20,步骤为0.170s
环境
操作系统 Windows(从XP版本开始)
电源 110-220VAC,50-60Hz
通信 USB2,B型接头
US接口 美国调查进出情况,10BNC UDV2D/3D模式的接收器探测器,3BNC发射 (mqx80Vpp)BNC回声(最大0.7Vpp,50欧姆)BNC PRF,每次发射为100ns脉冲低电平TTL
外部触发器输入 TTL水平,向上拉330欧姆,BNC
温度 5-35度
外形尺寸 264x155x69毫米
重量 1.5Kg
超声波处理器
多普勒频率 基于相关算法的计算。接收到的5级多普勒能量可能会使计算失效输出值:有符号的字节格式
墙壁过滤器 二级红外高通滤波器
动态扩展器 将多普勒信号的动态量增加a 系数为16dB。用户可选择
每个配置文件的排放量 从8到512,任何值 每个配置文件的最小采集时间:约2-3ms
在配置文件上的筛选器 移动平均数:从2到1000个配置文件包含零值或拒绝的中值:从3到32个配置文件
速度分辨率 1LSB,以有符号字节格式给出的值。 这取决于速度尺度和发射频率
飞行速度 可变的正负速度范围,可移动的原点。 沿流轴的投影速度分量的自动计算
计算和显示器 速度剖面,有或没有直方图 多普勒能量,有或没有直方图回波剖面,有或没有 直方图 所选门的回波曲线或v(t)的多普勒能量速度曲线 一个选定的门控速度剖面和时空的功率谱 速度分布和流量
光标 跟踪模式下的4个可用光标(遵循显示的曲线)。可用 的统计值(平均值、标准偏差、最小值、最大值)
其他工具 超声波场混叠测量的自动校正 原始数据采集(15000个解调智商值)
收购情况
外部触发器 手动或外部信号(逻辑状态)自动记录功 能触发延迟:最多32秒,步骤1ms
数据格式 二进制的 ascii(仅限需要时的统计值)
重播模式 重播二进制已记录的度量值
采集方式 保存过去的内存(相当大的循环内存),记录未来
内部内存大小 从1到65‘536个街区 每个块包含1到64000的配置文件
配置参数 9个保存的配置
多路复用器
通道数 4
切换时间 2 s
采集方式 按顺序排列(逐个测量的通道) 同时(1PRF通道之间的延迟)
可选项
可选项 2维/三维软件包
