电磁相位流量计
高温液态金属流量测试解决方案
无需现场标定！非接触测量！超低温飘！
无需现场标定！非接触测量！超低温飘！
应用范围
- 监测几乎所有金属材料的流体流量
- 监测连续铸造，冷凝铸造和离心铸造过程中的流量
- 监测和控制核设施的液态金属回路
- 与液位计搭配使用，可以测量明渠、敞口管道的流量
产品优势
- 非接触式测量方式
- 响应时间短
- 可用于各种尺寸管道
- 可靠的自我诊断、修复功能
- 免疫电磁干扰
- 图形化的设置页面
- 无需现场标定
- 可以提供InGaSn和原始管道校准服务

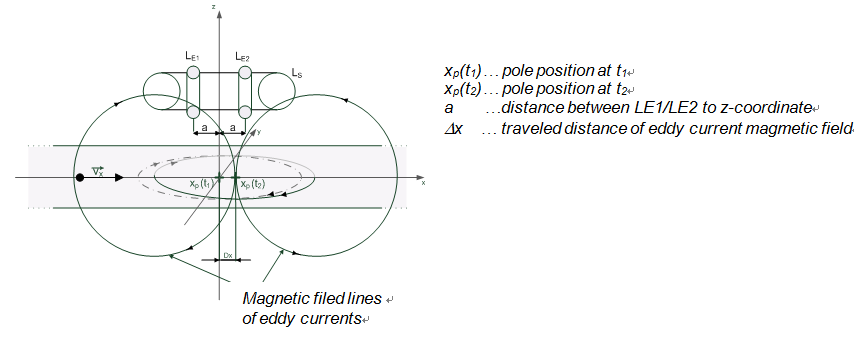

测量原理
通过发射线圈LS 将脉冲感应磁场发射到流动的液态金属中，通过脉冲产生的涡流磁场，受到液态金属流体的作用，一同向前传播。 接收线圈LE1 和LE2被放置在流动方向上，相互的距离为2a。通过利用两个接收线圈受涡流磁场的影响所产生的电压信号，来推导出时间关系。利用时间关系和接收线圈产生的电压信号，可以计算某一点的流动速度。在湍流的情况下，两个接收线圈的距离是一定的，由此可以计算出管道内部流体的平均速度。
| 电源要求 | |
|---|---|
| 主机重量 | 8kg |
| 介质要求 | 液态金属. conductivity >105 S/m and <= 107 S/m |
| 传感器供电模块尺寸 | 400 x 800 x 300 wall housing |
| 传感器和主机连接电缆长度 | 2m（如有需求可以进行定制） |
| 传感器安装位置要求 | 无要求 |

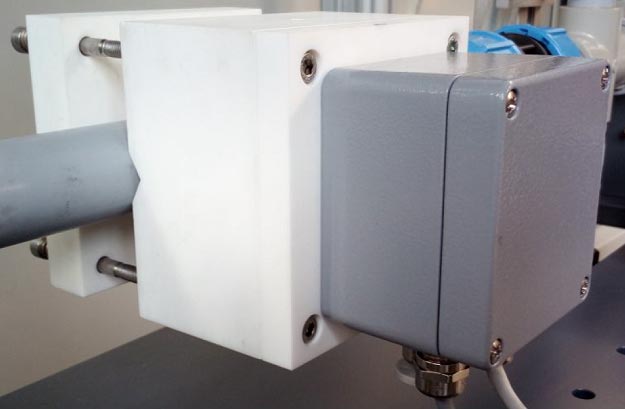

| 传感器尺寸 | 120 mm x 120 mm x 100 mm |
| 传感器重量 | 1.2kg |
| 入口管道长度要求 | 5 x dI (管道内径) |
| 其他要求 | 干燥的室内环境 |
| 出口管道长度要求 | 3 x dI (管道内径) |
| 可显示单位 | m/s, L/s, m³/h, kg/s（其他要求可定制） |
| 安装管道尺寸 | dA 200 mm |
| 室温 | 0°C to 30°C |
| 尺寸/重量 | |
| 待测流体工作温度 | < 700°C |
| 操作 | |
| 操作菜单“calibration” | 标定特定参数校准 |
| 操作菜单“calibration” | 两点校准，指导菜单 |
| 操作菜单“measurement” | 实时测量值（含单位），错误代码，传感器核心实时温度 |
| 操作菜单“service” | |
| 操作菜单“system setup” | 标定系统特定参数 |

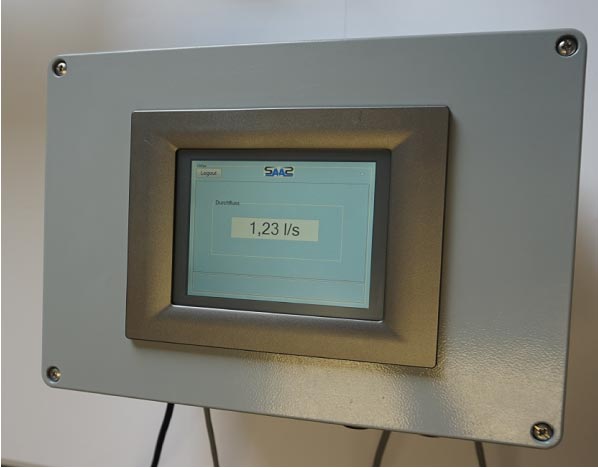

| 显示 | 4行字母数字（触摸屏） |
| 流量测量范围 | > 0.1m/s，无气泡流体 |
| 测量反应时间 | 1s |
| 测量环境要求 | |
| 测量范围 | |
| 测量误差 | < 5% of full scale (FS) with cold calibration |
| 湿度 | <85% |
| 管道尺寸（直径） | 标准: 10 mm – 200 mm (更大尺寸管道需要定制) |
| 输出信号 | USB, 0-20mA / 4-20mA |
| 重复性 | < 3% of FS |
| 防护等级 | IP54 |
| 额定工作电压 | 230V AC |
| 额定工作电流 | 1 A starting current 2 A |
