PSP入门套件

PSP入门工具包旨在供对压力和温度敏感的新漆用户使用,以熟悉PSP并提供开始进行PSP测量所需的一切。

快速的PSP应用

传统上,使用不稳定的压力传感器来测量压力波动来确定运载火箭上的自助载荷。但是,它们仅限于风洞模型上的数百个位置,然后在指定区域上整合压力波动。即使具有如此大量的传感器,其覆盖范围也不足以在车辆上提供准确的综合非稳定负载,并且传感器的粗略间隔导致自助餐环境,在自助换能器之间的自助餐预测中,这些自助餐通常是保守的。这导致额外的结构重量来覆盖这些保守的环境。计算流体动力学(CFD)可能能够对这些环境进行建模,但目前速度太慢,并且无法很好地验证非稳态载荷。

压敏涂料的基础涂料

基础涂料与精选的压敏涂料一起使用,可提供均匀,不透明的背景并改善与模型表面的附着力。基础涂料也可用于掩盖模型表面上的瑕疵或保护某些材料免受压敏涂料中使用的溶剂的侵害。推荐使用两种底漆:基于环氧的丝网层和FIB Basecoat™。

ISSI二元压敏涂料

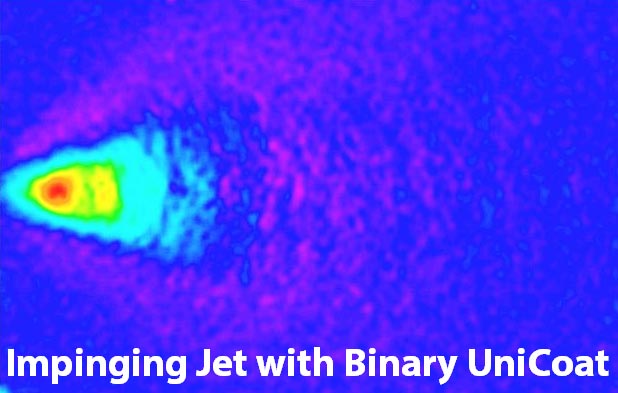

Binary UniCoat是一种双发光体压敏涂料(PSP),包装在气雾罐中,易于使用。二进制PSP方法涉及从两种不同的发光染料获取数据,并使用这些信号来补偿由模型位移和变形引起的误差。Binary UniCoat与基于FIB的涂料相比,具有更高的温度敏感性和更低的压力敏感性,如以下校准所示。

单组分压敏涂料

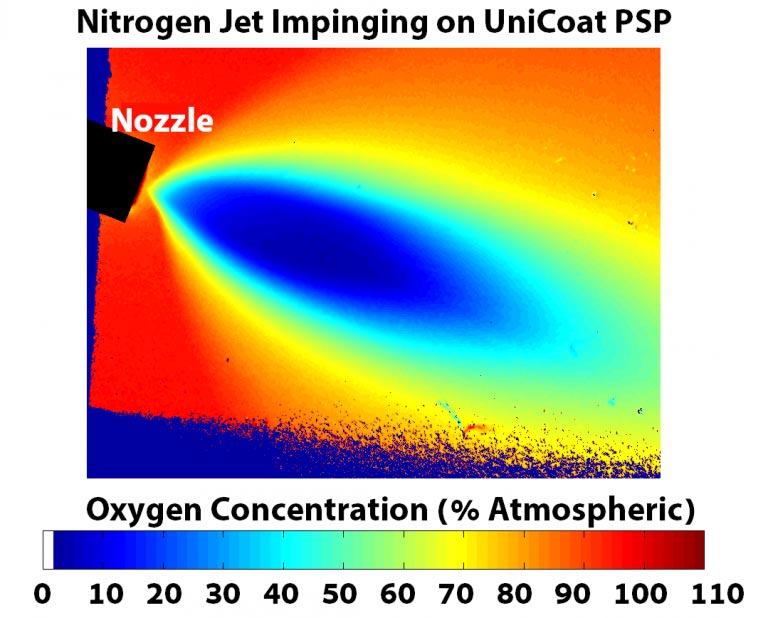

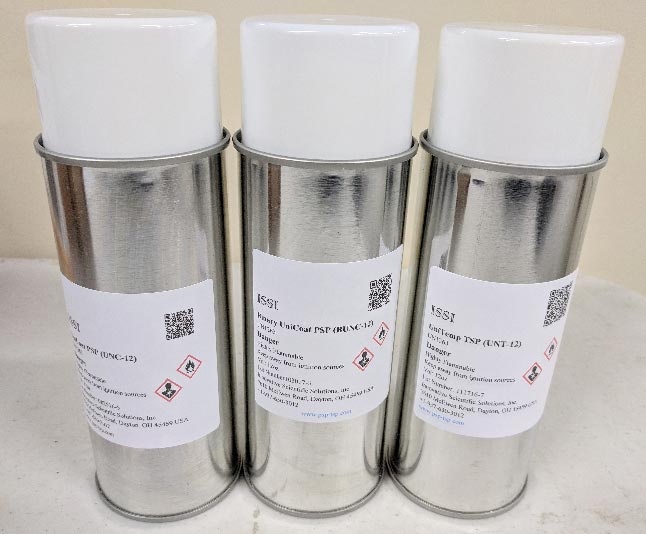

UniCoat是包装在气雾罐中的单光致发光压敏涂料(PSP),易于使用。UniCoat具有比UniFIB PSP稍高的温度敏感性和稍低的压力敏感性,但是与其他产品相比,它是一种简单的摇动和喷涂应用,且成本更低,非常适合于学术目的。这种单层涂料可以直接应用于大多数材料。

快速压敏涂料

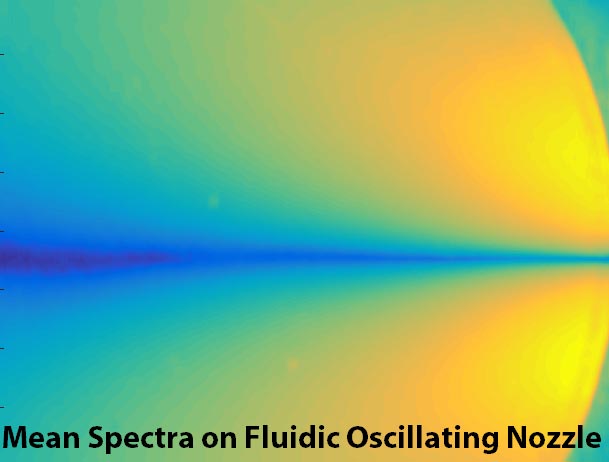

TurboFIB®压敏涂料(PSP)是一种单荧光体,单次使用的PSP,经配制可与油漆喷涂设备一起使用。TurboFIB®具有UniFIB®PSP的许多优点,但响应速度更快(1 kHz),并且温度敏感性降低。这种涂料配方可以在380 nm至550 nm范围内有效激发,但是, 建议使用ISSI LED模块的400 nm辐射 以实现理想的响应和压力敏感性。

TSP应用

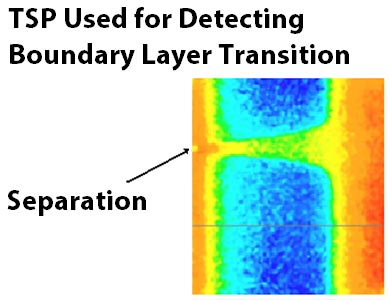

TSP的最初用途之一是用于检测边界层过渡。在该应用中,表面的热通量以及表面温度是局部传热系数的函数。由于与层状边界层相比,湍流边界层的传热系数大得多,所以表面温度的急剧增加表示转变。影片显示了普渡大学(Purdue University)的6马赫德路德维希(Mach 6 Ludwig)管中5度锥面的表面温度变化。一个小的过渡凸点位于视野的上游。请注意位于过渡凸块后面的高表面温度楔形物。

温度敏感涂料

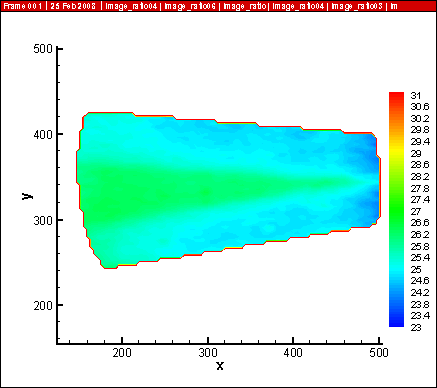

UniTemp是一种单荧光体,单应用的温度敏感型涂料。TSP可以应用于大多数表面,但是建议将屏蔽层(例如SCR或FB)用于塑料和快速成型树脂,以保护表面免受溶剂损坏。UniTemp的一个理想功能是易于应用。只需摇动罐子并喷涂表面即可。结果是可以直接应用于大多数材料的单层涂料。UniTemp是有效的定量TSP。

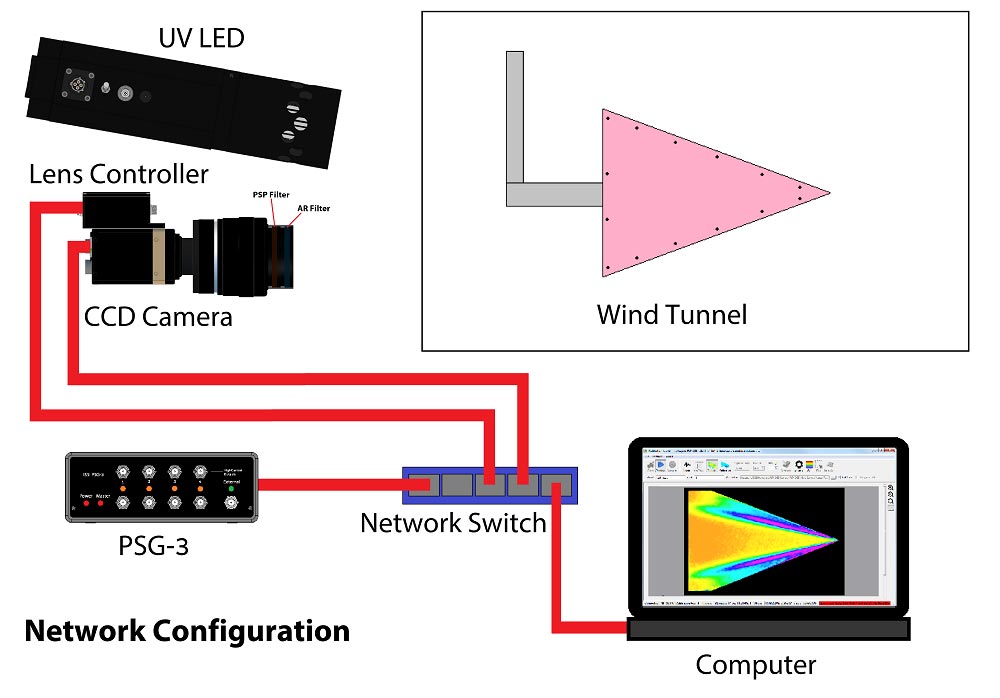

打包的PSP系统
