飞轮流量计

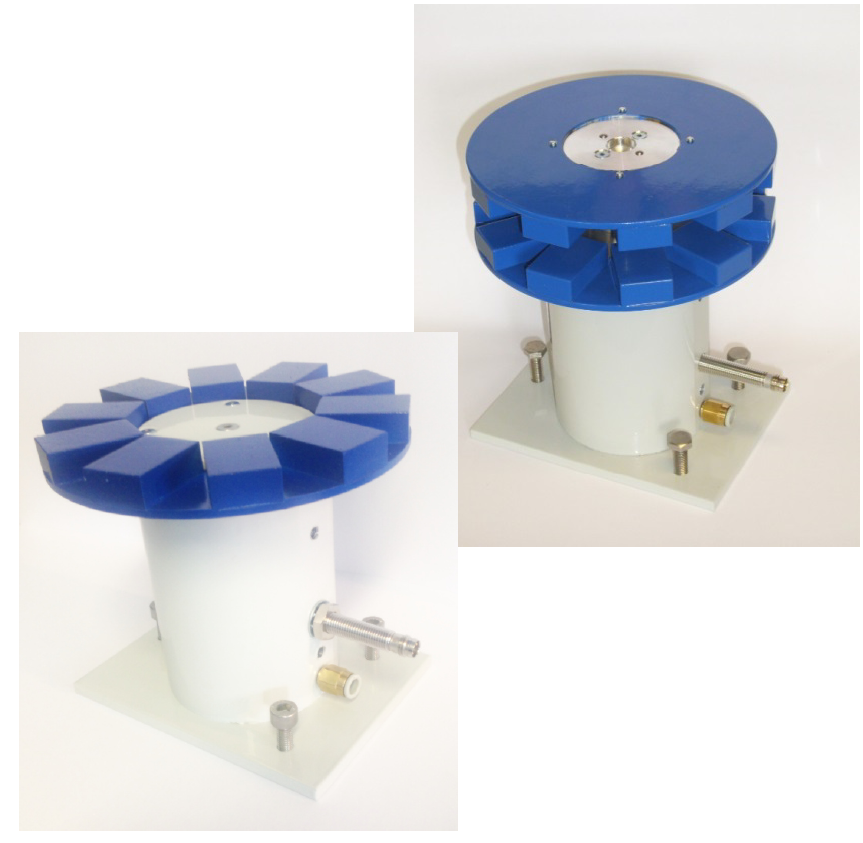

EMD flywheel飞轮电磁流量计 液态金属流量测量装置 测量原理：电磁效应 信号输出：0-10V 或4-20mA
应用范围
- 监测几乎所有金属材料的流体流量
- 监测封闭管道内部液态金属流量
- 监测连续铸造，冷凝铸造和离心铸造过程中的流量
产品优势
- 非接触式测量方式。无需安装，放置在待测管道下方即可测量。从而可以实现单系统多点位测量
- 可用于各种规格管径，可用于微小管径流体测量（如冷阱内部毛细管流量测量）
- 免疫电磁干扰
- 反应时间短
- 提供GaInSn预校准服务
- 可用于测量微小流量
测量原理

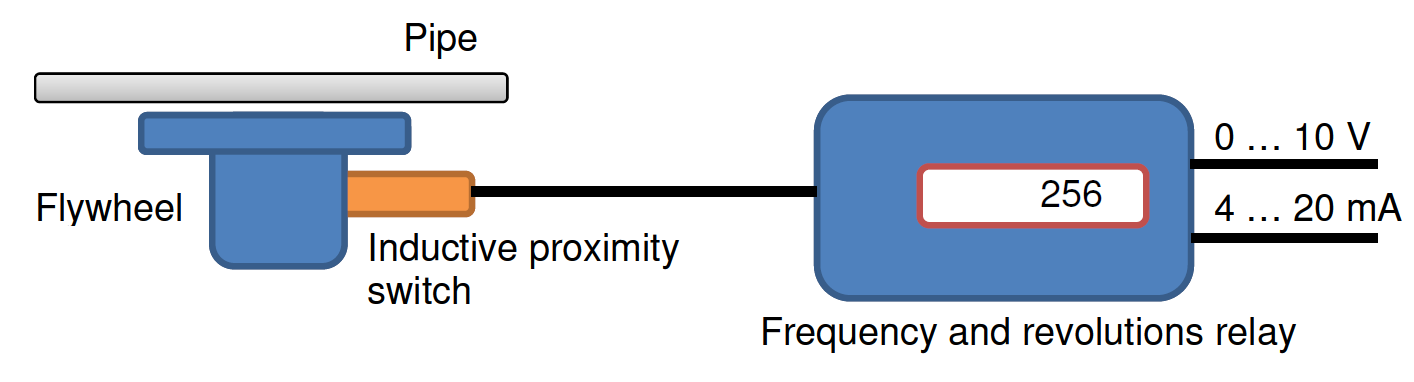

飞轮流量计Flywheel是无源测量仪，不需要连接电源。它由其上部管道内被测流体驱动。通过感应式接近开关和旋转继电器，对轴的旋转进行记录和分析。然后通过转换器，输出0-10V或者4-20mA的测量信号。

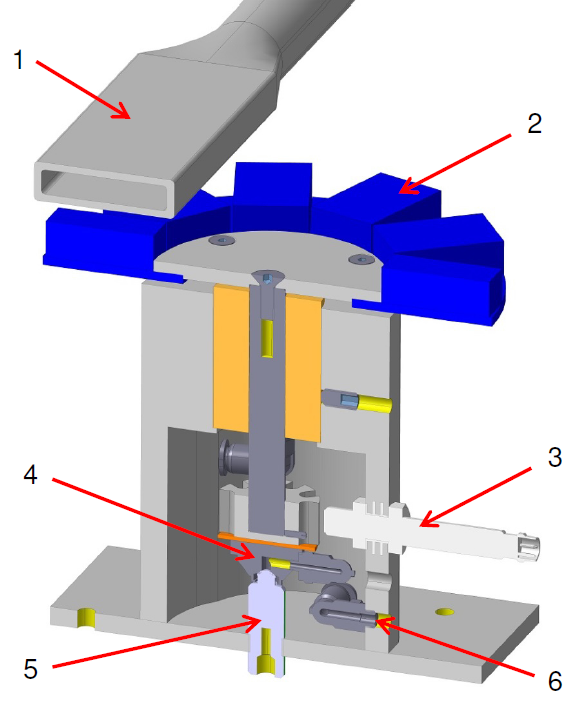

内部结构如下图
- （1）待测管道
- （2）核心磁极
- （3）感应式接近开关
- （4）空气轴承
- （5）中央螺丝
- （6）压力连接器
测量演示视频（点击查看）
| 电源要求 | |
|---|---|
| 电源电压 | AC/DC 24 或 240 V |
| 输入功率 | < 3 W 且 < 10 VA |
| 压缩气体要求 | |
| 介质： | 氮气或者压缩空气 |
| 压力： | 2 Bar |
| 尺寸、重量 | |
| 传感器尺寸 WxHxD in mm |
70 x 90 x 58 |
| 流量计尺寸 WxHxD in mm |
125x125x150 |
| 传感器重量 | 0.2 Kg |
| 流量计重量 | 2 Kg |
| 流量计安装方式 | 水平安装 |
| 防护等级 | IP30 |
| 测量环境要求 | |
| 室温 | 0°C 到 60°C |
| 湿度 | <85% |
| 其他要求 | 干燥的室内环境 |
| 被测介质 | 液态金属 电导率 >105 S/m 且 <=107 S/m |
| 测量范围 | |
| 流量测量范围 | 0,05 m/s – 2 m/s, 无气泡流体 |
| 反应时间 | >5s |
| 管道尺寸（直径） | 标准: 15 mm – 73 mm (更大尺寸管道需要定制) |
| 输出信号 | 0-10V或者4-20mA |
| 测量误差 | 3% of full scale |
| 入口通道长度要求 | 5 x dI (管道内径) |
| 出口通道长度要求 | 5 x dI (管道内径) |
